آموزش جامع طراحی قطعات صنعتی در سالیدورک
در دنیای پیچیده و پویای صنعت امروز، توانایی طراحی دقیق و کارآمد قطعات، سنگ بنای موفقیت هر پروژه مهندسی به شمار می رود. نرم افزارهای طراحی به کمک کامپیوتر (CAD)، ابزارهای قدرتمندی هستند که این فرآیند را متحول ساخته و به مهندسان و طراحان اجازه می دهند ایده های خود را به واقعیت تبدیل کنند. در میان انبوه نرم افزارهای CAD موجود، سالیدورک (SolidWorks) به دلیل رابط کاربری بصری، قابلیت های قدرتمند و تمرکز بر طراحی سه بعدی، جایگاه ویژه ای در صنعت کسب کرده است.
آشنایی با محیط سالیدورک و مفاهیم پایه
قبل از شیرجه رفتن به فرآیند طراحی، ضروری است که با محیط کاربری سالیدورک و مفاهیم بنیادی آن آشنا شویم. سالیدورک یک محیط پارامتریک و ویژگی محور (Feature-Based) است. این بدان معناست که هر عنصری که شما ایجاد می کنید، یک “ویژگی” (Feature) است و ابعاد و موقعیت آن توسط پارامترها (Parameters) کنترل می شود.
این ویژگی ها به صورت سلسله مراتبی در “درخت طراحی” (FeatureManager Design Tree) نمایش داده می شوند و می توانند در هر زمان ویرایش و اصلاح شوند. این قابلیت ویرایش، انعطاف پذیری بالایی را در فرآیند طراحی فراهم می آورد. محیط سالیدورک شامل چندین بخش اصلی است:
- نوار ابزارها (Toolbars): شامل مجموعه ای از ابزارها برای ایجاد، ویرایش، نمایش و تحلیل مدل ها.
- درخت طراحی (FeatureManager Design Tree): فهرستی از تمام ویژگی های ایجاد شده در مدل، به ترتیب ایجاد شدن.
- ناحیه گرافیکی (Graphics Area): فضایی که مدل سه بعدی شما نمایش داده می شود و با آن تعامل می کنید.
- پنجره مشخصات (PropertyManager): پنجره ای که پارامترها و گزینه های مربوط به ویژگی در حال ایجاد یا ویرایش را نمایش می دهد.
- Task Pane: شامل ابزارهایی برای جستجو، دسترسی به کتابخانه ها و انجام عملیات دیگر.
درک این مفاهیم و بخش ها، اولین گام در یادگیری سالیدورک است. با کمی تمرین، به سرعت با محیط کاربری آن راحت خواهید شد و می توانید به آسانی به ابزارهای مورد نیاز دسترسی پیدا کنید.
ترسیم اسکچ های دو بعدی (Sketching)
اسکچ های دو بعدی، پایه و اساس مدل های سه بعدی در سالیدورک هستند. شما با ترسیم اشکال هندسی اولیه مانند خطوط، دایره ها، قوس ها و مستطیل ها در یک صفحه دو بعدی، شروع به کار می کنید. سپس با استفاده از ابزارهای قیدگذاری (Relations) و ابعادگذاری (Dimensions)، این اشکال را به طور کامل تعریف می کنید.
ابزارهای کلیدی اسکچینگ
در دنیای پویای طراحی و ایده پردازی، اسکچینگ به عنوان یکی از پایه ای ترین و در عین حال قدرتمندترین ابزارها، نقش محوری ایفا می کند. این فرآیند بصری سازی سریع ایده ها، نه تنها امکان اکتشاف و پالایش مفاهیم را فراهم می آورد، بلکه به عنوان پلی میان تفکر انتزاعی و واقعیت عینی عمل می کند. برای بهره برداری حداکثری از پتانسیل اسکچینگ، شناخت و استفاده از ابزارهای کلیدی ضروری است.
ابزارهای کلیدی اسکچینگ شامل موارد زیر هستند:
- Line (خط): برای رسم خطوط مستقیم.
- Circle (دایره): برای رسم دایره ها.
- Arc (قوس): برای رسم قوس های مختلف.
- Rectangle (مستطیل): برای رسم مستطیل ها.
- Trim Entities (حذف اضافی ها): برای پاک کردن قسمت های اضافی اسکچ.
- Extend Entities (امتداد دادن): برای امتداد دادن خطوط و قوس ها.
- Mirror Entities (قرینه کردن): برای ایجاد قرینه از اسکچ ها.
- Pattern (الگو): برای تکرار اسکچ ها به صورت خطی یا دایره ای.
قیدگذاری (Relations)
قیدگذاری، فرآیند اضافه کردن روابط هندسی بین عناصر اسکچ است. این قیدها می توانند شامل موازی بودن، عمود بودن، مماس بودن، هم مرکز بودن، هم راستا بودن و غیره باشند. قیدها، رفتار اسکچ را کنترل می کنند و اطمینان حاصل می کنند که شکل شما در هنگام ویرایش به طور مورد انتظار تغییر کند.
ابعادگذاری (Dimensions)
ابعادگذاری، فرآیند اضافه کردن اندازه های عددی به عناصر اسکچ است. این ابعاد می توانند شامل طول، قطر، شعاع، زاویه و فاصله باشند. با قیدگذاری و ابعادگذاری کامل یک اسکچ، آن اسکچ “کاملاً تعریف شده” (Fully Defined) می شود و رنگ آن به رنگ مشکی تغییر می کند. این نشان دهنده این است که شکل اسکچ به طور کامل توسط قیدها و ابعاد کنترل می شود و دیگر نمی توان آن را به صورت تصادفی تغییر داد.
تسلط بر ابزارهای اسکچینگ و درک عمیق مفاهیم قیدگذاری و ابعادگذاری، اولین و حیاتی ترین گام در طراحی قطعات در سالیدورک است. بدون یک اسکچ پایدار و کاملاً تعریف شده، نمی توانید مدل سه بعدی قابل اعتمادی ایجاد کنید.
ایجاد مدل های سه بعدی از اسکچ ها
پس از ترسیم و تعریف کامل اسکچ دو بعدی، نوبت به تبدیل آن به یک مدل سه بعدی می رسد. سالیدورک ابزارهای متنوعی برای این منظور ارائه می دهد که هر یک کاربرد خاص خود را دارند. متداول ترین روش ها شامل اکسترود (Extrude)، دوران (Revolve)، سوئپ (Sweep) و لافت (Loft) هستند.
- Extrude (اکسترود): این ابزار، اسکچ دو بعدی را در یک جهت مشخص امتداد می دهد تا یک حجم سه بعدی ایجاد کند. شما می توانید جهت، عمق و سایر پارامترهای اکسترود را کنترل کنید. این ابزار برای ایجاد اشکال منشوری و استوانه ای ساده بسیار مفید است.
- Revolve (دوران): این ابزار، اسکچ دو بعدی را حول یک محور مشخص دوران می دهد تا یک حجم سه بعدی ایجاد کند. این ابزار برای ایجاد اشکال متقارن حول یک محور، مانند قطعات چرخشی و مخروط ها، کاربرد دارد.
- Sweep (سوئپ): این ابزار، یک مقطع اسکچ (Profile Sketch) را در امتداد یک مسیر اسکچ (Path Sketch) حرکت می دهد تا یک حجم سه بعدی ایجاد کند. این ابزار برای ایجاد لوله ها، کابل ها و سایر اشکال با مقطع ثابت که در امتداد یک مسیر حرکت می کنند، استفاده می شود.
- Loft (لافت): این ابزار، چندین مقطع اسکچ (Profile Sketches) را به هم متصل می کند تا یک حجم سه بعدی ایجاد کند. این ابزار برای ایجاد اشکال پیچیده با تغییر تدریجی مقطع، مانند پره ها و بدنه خودرو، کاربرد دارد.
انتخاب ابزار مناسب برای ایجاد مدل سه بعدی به شکل و پیچیدگی قطعه ای که طراحی می کنید بستگی دارد. با تمرین و تجربه، به سرعت خواهید آموخت که از کدام ابزار در چه شرایطی استفاده کنید.
افزودن ویژگی ها و جزئیات به مدل سه بعدی

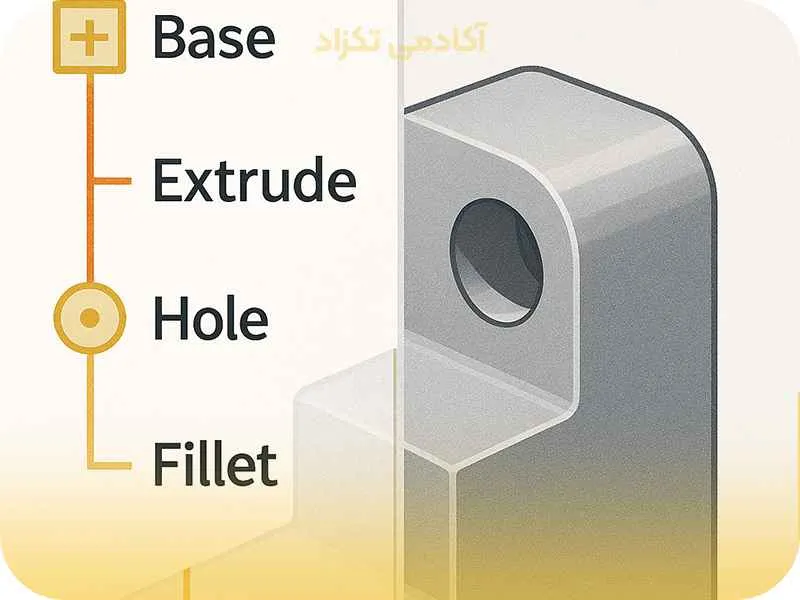

پس از ایجاد حجم اصلی قطعه، نوبت به افزودن ویژگی ها و جزئیات اضافی می رسد. سالیدورک ابزارهای متنوعی برای این منظور ارائه می دهد که به شما اجازه می دهد مدل خود را به طور کامل تعریف کنید و آن را برای ساخت آماده کنید. برخی از این ابزارها عبارتند از:
- Hole Wizard (جادوگر سوراخ): ابزاری قدرتمند برای ایجاد انواع سوراخ های استاندارد با مشخصات مختلف. شما می توانید نوع سوراخ (مانند سوراخ ساده، سوراخ خزینه، سوراخ قلاویز شده)، اندازه، عمق و سایر پارامترها را تعیین کنید.
- Fillet (فیله): برای گرد کردن گوشه های تیز مدل. این ابزار برای بهبود زیبایی، کاهش تمرکز تنش و تسهیل فرآیند تولید استفاده می شود.
- Chamfer (پخ): برای ایجاد سطح شیب دار در گوشه های تیز مدل. این ابزار نیز برای بهبود زیبایی و تسهیل مونتاژ استفاده می شود.
- Rib (تقویت کننده): برای اضافه کردن تقویت کننده ها به مدل به منظور افزایش استحکام.
- Shell (پوسته): برای ایجاد یک پوسته با ضخامت یکنواخت در مدل. این ابزار برای ایجاد قطعات توخالی استفاده می شود.
- Draft (زاویه خروج): برای اضافه کردن زاویه به سطوح مدل به منظور تسهیل خروج قطعه از قالب در فرآیندهای تولید مانند قالب گیری تزریقی.
اضافه کردن این ویژگی ها به مدل، نه تنها ظاهر قطعه را تکمیل می کند، بلکه اطلاعات حیاتی برای فرآیندهای تولید و مونتاژ فراهم می آورد.
مونتاژ قطعات صنعتی
در دنیای واقعی، قطعات صنعتی به ندرت به صورت منفرد کار می کنند. اغلب آنها در یک مونتاژ بزرگتر با یکدیگر تعامل دارند. سالیدورک ابزارهای قدرتمندی برای مونتاژ قطعات ارائه می دهد که به شما اجازه می دهد نحوه اتصال و حرکت قطعات را در یک مجموعه شبیه سازی کنید. در محیط مونتاژ، شما قطعاتی را که به صورت جداگانه طراحی کرده اید، وارد می کنید و با استفاده از “قیدهای مونتاژ” (Mates)، آنها را به یکدیگر متصل می کنید. قیدهای مونتاژ می توانند شامل موازی بودن، عمود بودن، مماس بودن، هم مرکز بودن، فاصله ثابت، زاویه ثابت و غیره باشند.
قیدهای مونتاژ پرکاربرد
در دنیای پیچیده و دقیق مونتاژ قطعات و سیستم ها، استفاده از قیدهای مناسب و کارآمد نقش حیاتی در تضمین کیفیت، افزایش سرعت و بهینه سازی فرآیند ایفا می کند. این قیدها، که ابزارهایی تخصصی برای نگهداری، موقعیت دهی و هدایت قطعات در طول عملیات مونتاژ هستند، به مهندسان و اپراتورها امکان می دهند تا با دقت و تکرارپذیری بالا، قطعات را در جایگاه صحیح خود قرار داده و از جابجایی یا لغزش آنها در حین اتصال و تثبیت جلوگیری نمایند.
در زیر به قیدهای مونتاژ پرکاربرد اشاره شده است:
- Coincident (هم راستا): برای هم راستا کردن دو سطح یا دو خط.
- Concentric (هم مرکز): برای هم مرکز کردن دو دایره یا دو قوس.
- Parallel (موازی): برای موازی کردن دو سطح یا دو خط.
- Perpendicular (عمود): برای عمود کردن دو سطح یا دو خط.
- Tangent (مماس): برای مماس کردن یک سطح یا خط با یک دایره یا قوس.
- Distance (فاصله): برای تعیین فاصله ثابت بین دو سطح یا دو نقطه.
- Angle (زاویه): برای تعیین زاویه ثابت بین دو سطح.
مونتاژ دقیق قطعات، نه تنها به شما اجازه می دهد نحوه عملکرد مجموعه را بررسی کنید، بلکه به شما کمک می کند تا مشکلات احتمالی در مونتاژ را قبل از تولید واقعی شناسایی کنید.
ایجاد نقشه های فنی و مستندات تولید
پس از طراحی و مونتاژ قطعات، ضروری است که نقشه های فنی و مستندات تولید لازم را ایجاد کنید. این نقشه ها حاوی اطلاعات حیاتی برای ساخت، بازرسی و مونتاژ قطعات هستند. سالیدورک ابزارهای قدرتمندی برای ایجاد نقشه های فنی از مدل های سه بعدی ارائه می دهد. شما می توانید نماهای مختلفی از مدل (مانند نمای اصلی، نمای جانبی، نمای بالا، نماهای مقطع) را در نقشه قرار دهید و ابعاد، توضیحات و علائم فنی لازم را اضافه کنید.
سالیدورک همچنین قابلیت ایجاد جداول BOM (Bill of Materials) را دارد که فهرستی از تمام قطعات مورد نیاز برای یک مونتاژ را به همراه تعداد و مشخصات آنها ارائه می دهد. ایجاد نقشه های فنی دقیق و کامل، ارتباط مؤثر بین تیم طراحی و تیم تولید را تضمین می کند و از بروز خطا در فرآیند ساخت جلوگیری می نماید.
ابزارهای پیشرفته و نکات حرفه ای
سالیدورک فراتر از ابزارهای پایه طراحی، قابلیت های پیشرفته ای را نیز ارائه می دهد که می تواند فرآیند طراحی شما را بهبود بخشیده و به شما در ایجاد قطعات پیچیده تر و بهینه تر کمک کند. برخی از این ابزارها عبارتند از:
- Surface Modeling (مدل سازی سطحی): برای ایجاد سطوح پیچیده و آزاد. این ابزار برای طراحی قطعات با فرم های ارگونومیک و زیبایی شناختی، مانند بدنه خودرو و محصولات مصرفی، کاربرد دارد.
- Sheet Metal Design (طراحی ورق فلزی): ابزارهای اختصاصی برای طراحی قطعات ورق فلزی، از جمله خمکاری، پانچ، بریدن و مسطح کردن.
- Weldments (جوشکاری): ابزارهایی برای طراحی سازه های جوشکاری شده از پروفیل های استاندارد.
- Simulation (شبیه سازی): ماژول هایی برای تحلیل تنش، تحلیل حرارتی، تحلیل جریان سیالات و سایر شبیه سازی های مهندسی برای بررسی عملکرد قطعه در شرایط واقعی.
- Mold Design (طراحی قالب): ابزارهایی برای طراحی قالب های تزریق پلاستیک.
- DriveWorks: ابزاری برای اتوماسیون طراحی و ایجاد پیکربندی های مختلف از یک مدل.
علاوه بر این ابزارها، نکات و ترفندهای حرفه ای زیادی در سالیدورک وجود دارد که با کسب تجربه می توانید آنها را بیاموزید. به عنوان مثال، استفاده مؤثر از “پیکربندی ها” (Configurations) برای ایجاد مدل های مختلف از یک قطعه با ابعاد یا ویژگی های متفاوت، یا استفاده از “قالب ها” (Templates) برای شروع سریع پروژه های جدید.
نکات کلیدی برای طراحی مؤثر در سالیدورک
طراحی مؤثر در نرم افزار قدرتمند سالیدورک، فراتر از صرفاً مدل سازی هندسی قطعات است و نیازمند درک عمیق از اصول طراحی و استفاده بهینه از ابزارهای موجود می باشد. برای دستیابی به نتایج حرفه ای و کارآمد، توجه به نکات کلیدی از اهمیت بالایی برخوردار است. اولاً، درک صحیح از هدف و کاربرد نهایی قطعه یا مجموعه در مراحل اولیه طراحی بسیار حیاتی است؛ این شامل در نظر گرفتن محدودیت های تولید، مونتاژ، و عملکرد محصول می شود.
دوماً، استفاده از فیچرها (Features) و دستورات مناسب برای ایجاد هندسه، با رعایت اصول مدل سازی پایدار و قابل ویرایش، از هدر رفت زمان در مراحل بعدی جلوگیری می کند. به عنوان مثال، استفاده هوشمندانه از قیدها (Relations) در ترسیمات دو بعدی (Sketches) و ابزارهای پارامتریک در ایجاد فیچرها، امکان اعمال تغییرات سریع و آسان را فراهم می آورد.
سوماً، سازماندهی مناسب فایل ها و استفاده از نام گذاری استاندارد برای قطعات، مجموعه ها و فیچرها، قابلیت مدیریت و همکاری در پروژه های بزرگ را به طرز چشمگیری افزایش می دهد. علاوه بر این، بهره گیری از قابلیت های تحلیل و شبیه سازی موجود در سالیدورک، مانند تحلیل تنش (Stress Analysis) یا شبیه سازی حرکت (Motion Study)، به ارزیابی عملکرد طرح در مراحل اولیه کمک کرده و نیاز به ساخت نمونه های فیزیکی پر هزینه را کاهش می دهد.
در زیر به نکات کلیدی برای طراحی مؤثر در سالیدورک به صورت چک لیست اشاره شده است:
- برنامه ریزی قبل از شروع طراحی: قبل از شروع به کار در سالیدورک، زمان بگذارید و نیازهای طراحی، ابعاد اصلی و محدودیت ها را مشخص کنید.
- استفاده از قیدها و ابعادگذاری کامل: اطمینان حاصل کنید که اسکچ های شما کاملاً تعریف شده باشند. این کار از بروز مشکلات در هنگام ویرایش مدل جلوگیری می کند.
- استفاده از ویژگی ها به صورت پارامتریک: با استفاده از پارامترها، می توانید ابعاد و ویژگی ها را به راحتی تغییر دهید و مدل خود را ویرایش کنید.
- سازماندهی درخت طراحی: نامگذاری مناسب ویژگی ها و استفاده از پوشه ها، درخت طراحی را خوانا و قابل مدیریت می سازد.
- استفاده از ابزارهای بازرسی و اندازه گیری: از ابزارهای اندازه گیری و بازرسی سالیدورک برای بررسی ابعاد و ویژگی های مدل خود استفاده کنید.
- تمرین و تکرار: مانند هر مهارت دیگری، تسلط بر سالیدورک نیازمند تمرین مداوم است. سعی کنید با پروژه های مختلف کار کنید و ابزارهای جدید را امتحان کنید.
سؤالات متداول
- چرا سالیدورک بهترین ابزار برای طراحی قطعات صنعتی است؟
سالیدورک با رابط کاربری بصری، ابزارهای قدرتمند مدل سازی سه بعدی، قابلیت شبیه سازی و تحلیل و امکان تولید نقشه های ساخت، به استاندارد صنعتی در طراحی قطعات صنعتی تبدیل شده است.
- با یادگیری سالیدورک، چه فرصت های شغلی در انتظارم خواهد بود؟
تسلط بر سالیدورک شما را برای مشاغلی مانند طراح محصول، مهندس مکانیک، طراح قالب، طراح ابزار و فیکسچر، و متخصص CAM آماده می کند که تقاضای بالایی در صنایع مختلف دارند.
- آیا برای یادگیری سالیدورک نیاز به پیش زمینه خاصی دارم؟
خیر، این آموزش جامع برای افراد مبتدی تا پیشرفته طراحی شده است. با این حال، داشتن آشنایی اولیه با مفاهیم هندسه و نقشه کشی فنی می تواند مفید باشد.
- این آموزش چه موضوعاتی را پوشش می دهد؟
این آموزش شامل تمامی مباحث ضروری از جمله اسکچینگ دو بعدی، مدل سازی سه بعدی قطعات پیچیده، مونتاژ، تولید نقشه های فنی، تحلیل و شبیه سازی و نکات حرفه ای برای بهینه سازی طراحی است.
- پس از اتمام دوره، آیا قادر به طراحی هر نوع قطعه صنعتی خواهم بود؟
بله، با تسلط بر ابزارها و تکنیک های ارائه شده در این آموزش، شما قادر خواهید بود انواع قطعات صنعتی از ساده تا پیچیده را با دقت و کارایی بالا طراحی کنید و برای تولید آماده سازید.
کلام آخر
طراحی قطعات صنعتی در سالیدورک، یک فرآیند هیجان انگیز و چالش برانگیز است که نیازمند ترکیبی از دانش فنی، خلاقیت و مهارت در استفاده از نرم افزار است. این مقاله تلاشی بود برای ارائه یک راهنمای جامع و کاربردی برای شروع این سفر. ما به مفاهیم پایه، ابزارهای کلیدی و روش های مؤثر در طراحی قطعات صنعتی با سالیدورک پرداختیم.
به یاد داشته باشید که این مقاله تنها نقطه آغاز است. سالیدورک یک نرم افزار بسیار قدرتمند با قابلیت های فراوان است که یادگیری کامل آن نیازمند زمان و تلاش است. با تمرین مستمر، جستجو برای منابع آموزشی بیشتر و مشارکت در جامعه کاربران سالیدورک، می توانید مهارت های خود را به سطح بالاتری ارتقا دهید و به یک طراح و مهندس ماهر تبدیل شوید.
